V-FETサークロトロン - ＡＲＩＴＯ＠伊吹南麓
2023/10/06 (Fri) 17:56:17

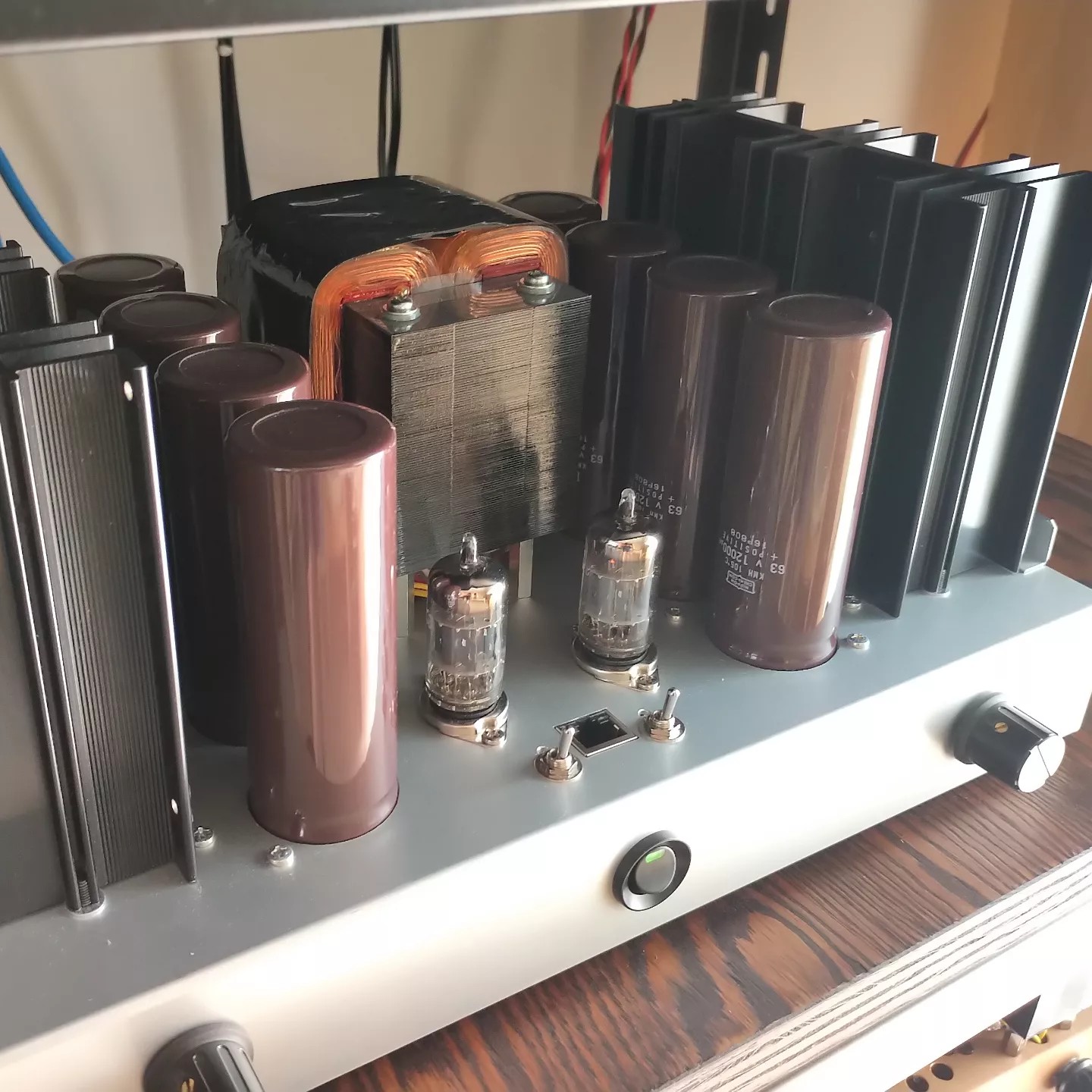

や～っと音が出るようになりました。
明日、神戸の御影公会堂で開催される試聴会に何とか間に合わせるため
副業そっちのけで、この2日間取り組んでやっとです。
まだ完成度が低いので要改良ですが、横須賀でのミニオフ会までには
何とかしたいですね～
Re: V-FETサークロトロン - ＡＲＩＴＯ＠伊吹南麓
2023/10/14 (Sat) 20:10:48
このRJ-45コネクタは、ボンネットに仕込んだVUメーターもどきの接続に使います。
ボンネット側にメーターを設けると、同じケースでアンプを作る場合に使い回しが
出来るので便利かと。
次回作用に同じケースを注文しましたので、次のアンプも同じインターフェイスを持てばいいわけです。
Re: V-FETサークロトロン - ひでほ
2023/10/14 (Sat) 15:37:05
ARITOさま
写真クリックしたら、LANジャックみたいなものが見えました。これは何ですか？
Re: V-FETサークロトロン - ポール牧 URL
2023/10/13 (Fri) 22:08:18

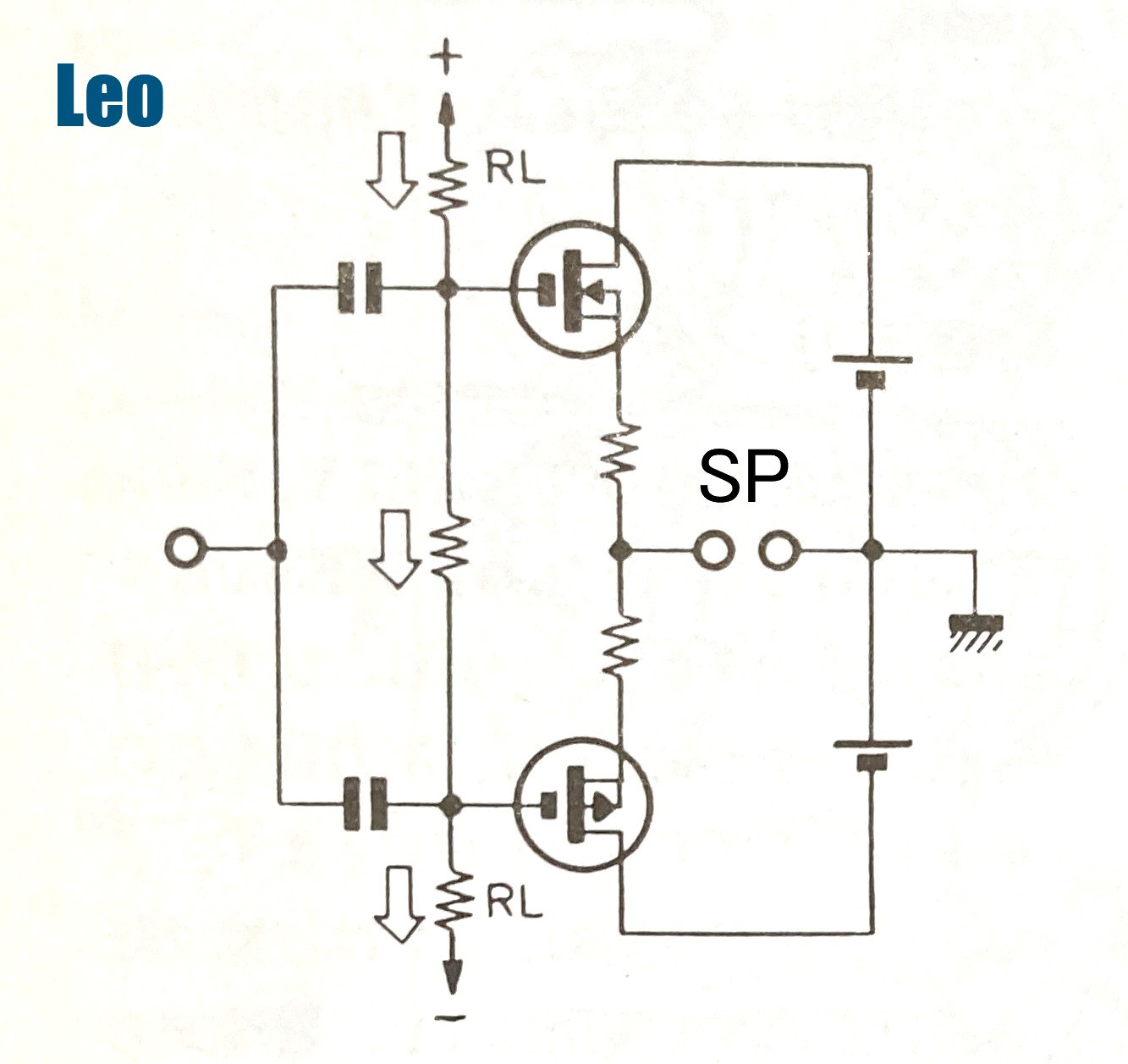

SEPPと電源の関係、
これを追求する限り、物量の世界への迷い路の入口、
「アンプとは電源も音を聴く」と言う定説？ も疑問が・・・
★==========================================================
追記 10/15（日）
ARITO氏がせっかく立ち上げて下さった「V-FETサークロトロン」のスレッドですが、
内容が異なる異なる内容となる予定ですから、新たにスレッドを立ち上げます。
Re: V-FETサークロトロン - ＡＲＩＴＯ＠西美濃 URL
2023/10/13 (Fri) 13:48:26

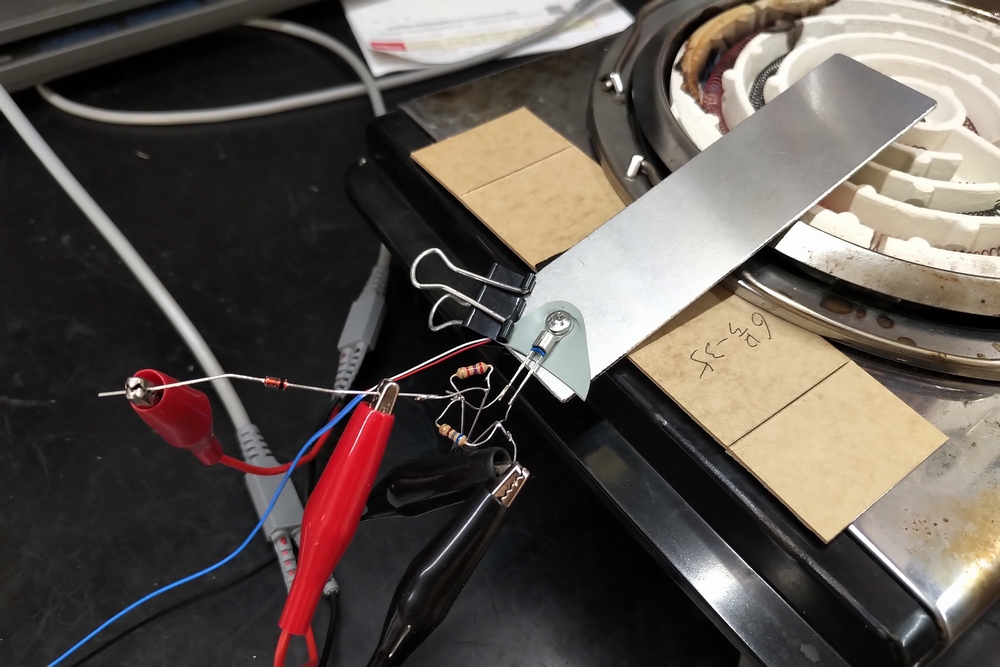

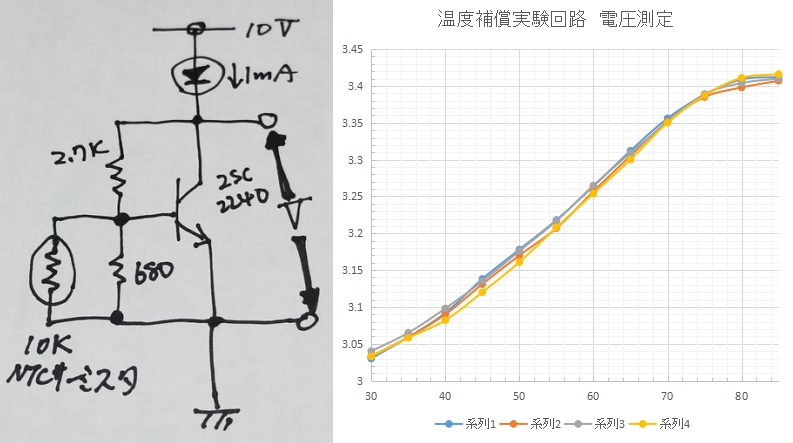

サーミスタを使った温度補償回路を考えてみました。
この定数で40℃～70℃の30degで温度係数は+8.3mV/℃くらいです。
グラフは横軸が温度、縦軸が回路図中のＶ電圧です。
あとは現物で様子を見ながら調整ですね。
Re: V-FETサークロトロン - ＡＲＩＴＯ＠伊吹南麓
2023/10/12 (Thu) 20:50:27
菊地さん
>適合する部品が入手出来て良かったですね。
NTCサーミスタは温度特性がカーブしているので、うまく適合できるのかどうか。
flip-flopさんの情報によると、相手はほぼ直線らしいので、
今よりマシになればいいか、って感じで高い目標を掲げずに取り組みます。
flip-flopさん、やはり現物合わせですね。情報ありがとうございました。
Re: V-FETサークロトロン - ひでほ
2023/10/12 (Thu) 20:14:25
>２ＳＪ４９
小生は、若松やら、いまはなきダイデン商事で買い、MJの新井さんの追試をやったりハイブリッドをやったりしました。
温度補償とかの件はたしかMJ別冊で、オーディオFETの活きた使い方？だったかな、、でQポイントだのいろいろ解説があったのを思い出し、納戸にメスをいれようと思ったのですが、危険すぎて無理でした。母がどっかホームに入ってくれたら、一期的に便利屋も呼んでアンプ、昔の書籍、AVなども整理しなければたいへんなことになるのですが、お役に立てず申し訳ありません。
2SK60 - flip-flop
2023/10/12 (Thu) 20:12:51
SONYの2SK60はCQの規格表にVpの温度特性が載っています。
Vp=14.35Vで-1.5mV/℃, Vp=22.80Vで-4mV/℃のほぼ直線
バイアスの絶対値も温特も個々のばらつきが非常に大きいので、
現物の実測値で合わせるしかないでしょう。
Re: V-FETサークロトロン - 菊地
2023/10/12 (Thu) 18:21:14
>２ＳＪ４９
ペアとなるＫ１３４と共に発売されると一世を風靡した石で、私もポール牧さんのようにペアで
欲しかったのですが、何処も売り切れだったので、秋葉原中探し回ってＪ４９だけ手に入れました。
当時はディスクリート全盛で、石の種類が星の数ほどありましたが、その中でも一番人気の石でしたね。
>サーミスタ
レスが付かないけど私は半導体の事は判らないし、なので
自己解決で適合する部品が入手出来て良かったですね。
Re: V-FETサークロトロン - ＡＲＩＴＯ＠伊吹南麓
2023/10/12 (Thu) 11:06:49

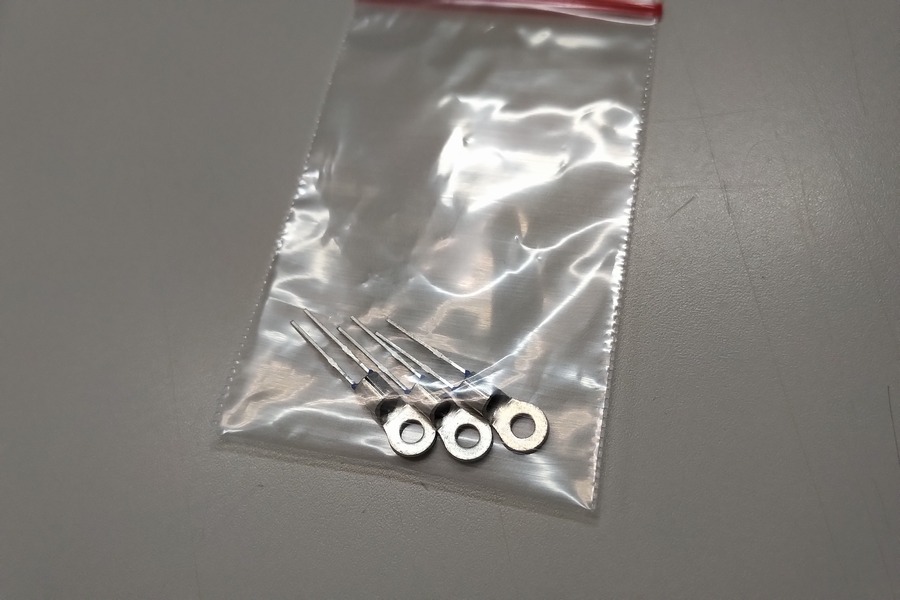

秋月電子から届いたサーミスタ。
とりあえず、これを使ってみます。
Re: V-FETサークロトロン - ＡＲＩＴＯ＠伊吹南麓
2023/10/11 (Wed) 17:00:20
このサークロトロン、どうもバイアスの温度補償が要るようです。
ミニアンプの時には気にならなかったのですが．．．
どなたか2SK60のソース、ゲート間電圧の温度特性を
ご存じの方おられませんか？
負の温度特性を持っていることは分かるのですが、どう制御したらいいものやら、です。
Re: V-FETサークロトロン - 善本
2023/10/11 (Wed) 08:06:14
菊池さん、今日は。
電源電圧が-12Vですし、NFBも2重に掛かっているので
チョークの誘導電圧は小さく、安全なのですね。
2SJ49のデーターシート拝見しました。
直線性が良く内部抵抗値も低く、入力容量も少なめと良い石ですね。
デジタル動作向けの最新のMOSFETよりリニア増幅には適していると感じました。
Re: V-FETサークロトロン - 菊地
2023/10/10 (Tue) 17:52:50

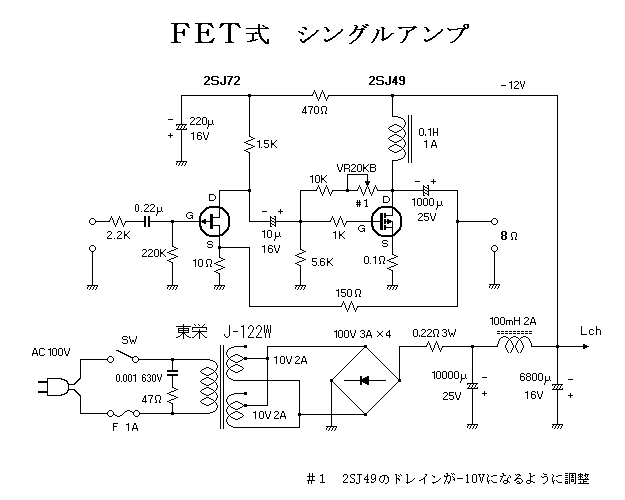

私の回路はこんな感じでトランスは使ってません。
ただチョークの電流をオンオフするとスパイクが出るかも知れませんが、
Ｊ４９の耐圧は１４０Ｖあるので大丈夫だと思います。
https://kazus.ru/datasheets/pdf-data/2148622/HITACHI/2SJ49.html
Re: V-FETサークロトロン - 善本
2023/10/10 (Tue) 13:02:49
私は300B等の三極管球アンプでもOPTの2次開放対策としてNFBを掛けています。
球より脆弱なFET等でもNFBだけで大丈夫なんでしょうか。
Re: V-FETサークロトロン - ＡＲＩＴＯ＠伊吹南麓
2023/10/10 (Tue) 12:48:40
NFBを掛けておく、ですかねぇ。
多極管でも無負荷は怖いですね。
私の実験バラックはトランス負荷ではなくて、OTLですが。
Re: V-FETサークロトロン - 善本
2023/10/10 (Tue) 11:49:20
FET等の半導体素子にトランス負荷って怖くないですか？
例えば2次側が開放（無負荷）になると1次側にはかなりの高圧が発生します。
上手い保護対策があるのでしょうか。
Re: V-FETサークロトロン - 菊地
2023/10/09 (Mon) 20:52:23
当たりです。こちらはＭＯＳ－ＦＥＴですが、終段セルフバイアスなので自己帰還が掛かり、
Ｖ－ＦＥＴに近い特性になるのでは、と期待しているのですが・・・はたして如何に？
Re: V-FETサークロトロン - ＡＲＩＴＯ＠西美濃 URL
2023/10/09 (Mon) 12:03:03
おぉ、シングルアンプでしょうか？
私もV-FETのシングルアンプをバラック実験中です。
これもうまくいくといいのですが．．．

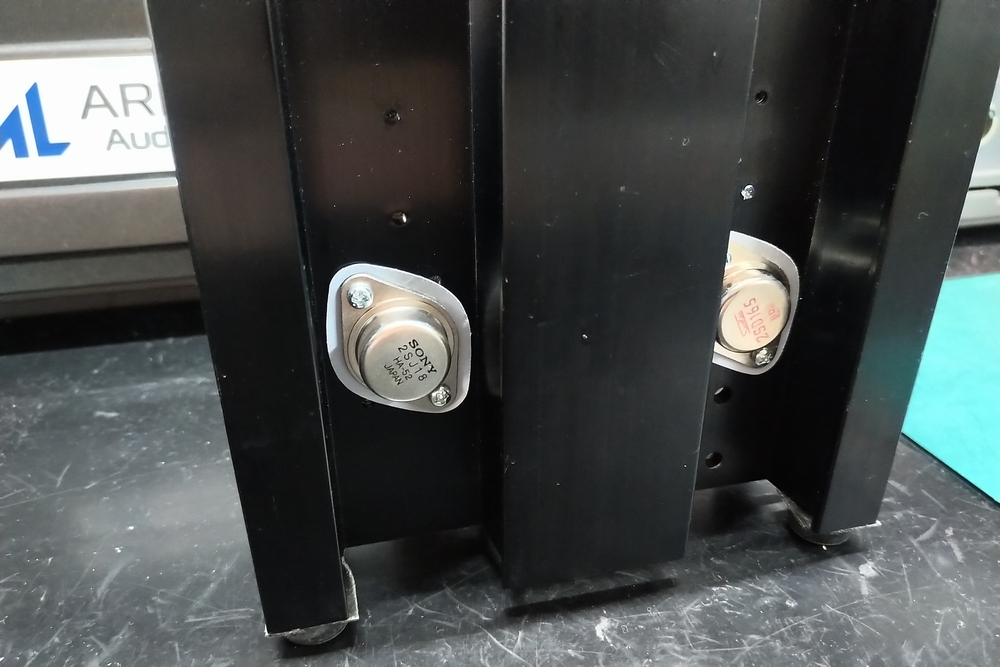

Re: V-FETサークロトロン - 菊地
2023/10/07 (Sat) 18:37:45

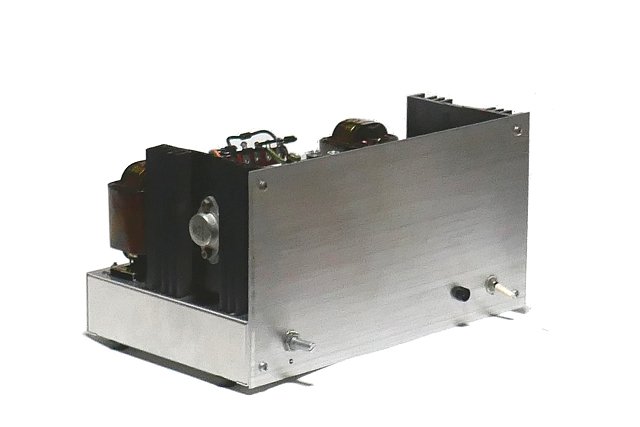

放熱器のフィンも大型で格好良さそうですね。聴かせて頂くのを楽しみにしています。
で、偶然にも私もＦＥＴアンプを組み立て中で、とりあえずネジ留め部品は組み終わり、後は配線を残すのみとなっています。
しかし、そもそも鳴るのかどうか確信が無く、組み終わってからの出たとこ勝負なので、間に合うかどうかは神のみぞ知る・・・かも？
